Sezione di condensazione
- n.1 Motocompressore ermetico di tipo rotativo azionato da un motore elettrico dotato di protezione elettrica. Il motocompressore sarà montato su supporti antivibranti e sarà collegato alle tubazioni del gas frigorifero mediante giunti antivibranti e rubinetti di intercettazione.
- condensatore ad aria con tubi di rame e pacco alettato in alluminio collegati tra loro meccanicamente, il tutto trattato per sopportare nebbia salina, polvere e funghi;
- n.1 elettroventilatore centrifugo azionato da un motore elettrico direttamente accoppiato alla ventola. Tale motore è dotato di avvolgimento elettrico isolato in classe F e di cuscinetti a sfera chiusi da entrambe i lati;
- serbatoio di capacità tale da contenere tutta l'intera carica frigorifera, completo di rubinetto di intercettazione per poter eseguire le manutenzioni preventive;
- filtro deidratore a cartuccia del tipo antiacido e sezionabile con rubinetti per l'eventuale sostituzione;
- spia visiva del gas freon con indicatore di umidità;
- pressostato di sicurezza per l'alta pressione del gas;
- pressostato di sicurezza per la bassa pressione del gas.
Sezione evaporante e ventilante
- Evaporatore ad aria con tubi di rame e pacco alettato in alluminio collegati tra loro meccanicamente, il tutto trattato per sopportare nebbia salina, polvere, sabbia e funghi;
- n.1 elettroventilatore centrifugo a doppia aspirazione con coclea e ventola a pale rivolte in lamiera zincata a caldo azionato da un motore elettrico a statore ruotante direttamente accoppiato alla girante. Tali motori sono dotati di avvolgimenti elettrici isolati in classe F e di cuscinetti a sfera chiusi da entrambe i lati e lubrificati con un grasso speciale con protezione termica interna;
- valvola termostatica per alimentazione dell'evaporatore;
- bacinella di raccolta della condensa e relativo sistema di evacuazione;
- n.1 batteria elettrica di riscaldamento inox alettata da 2 kW;
- filtro aria intercambiabile con funzione anti-polvere;
- tubi di collegamento in rame per completare il circuito frigorifero corredati da sistemi flessibili per sopportare eventuali vibrazioni.
Sezione logica elettrica remota
Il sistema è essenzialmente composto dai seguenti componenti:
- interruttore generale magnetotermico di linea;
- interruttore bipolare;
- selettore ON/OFF;
- teleruttore con relè termico per compressore;
- teleruttore per ventilatore evaporante;
- teleruttore per ventilatori condensatore;
- termoregolatore elettronico a zona neutra per il controllo, la regolazione ed il monitoraggio della temperatura interna;
- circuitazione interna secondo la logica del funzionamento;
- trasformatore 220/24 Vac per i comandi ausiliari;
- serie di lampade che indicheranno lo stato di funzionamento ed eventuali allarmi;
- Cavi di collegamento schermati per protezione EMI.
Filosofia di funzionamento
- Stand-by, il condizionatore non esplica la propria funzione ma è in attesa del consenso da parte della centralina di controllo e quindi può entrare in funzione in qualsiasi momento;
- Dopo aver posizionato il selettore su On se il termoregolatore elettronico rileverà una temperatura all'interno dello shelter di 2 °C inferiore a quella impostata sul termostato, si attiverà il sistema di riscaldamento. Il riscaldatore dopo avere ricevuto una serie di consensi abilitanti inserirà la resistenza. Al contrario se la temperatura risulterà di 2 gradi superiore a quella impostata si attiverà il sistema di raffreddamento.
Protezione
- Ci sarà una protezione sulla linea della potenza delle resistenze ed un termostato che controllerà la temperatura ed eventualmente disinserisce allorquando supererà i limiti imposti;
- L'insieme delle due sezioni (condensazione-evaporazione) sarà protetto sia sulla linea della potenza alimentante le utenze sia sulla linea del circuito del gas
- una serie di indicatori luminosi ed acustici daranno lo stato di funzionamento del condizionatore e visualizzerà eventuali guasti ed allarmi. In particolari gli allarmi interesseranno i seguenti parametri termoigrometrici:
- max temperatura interna
- min temperatura interna

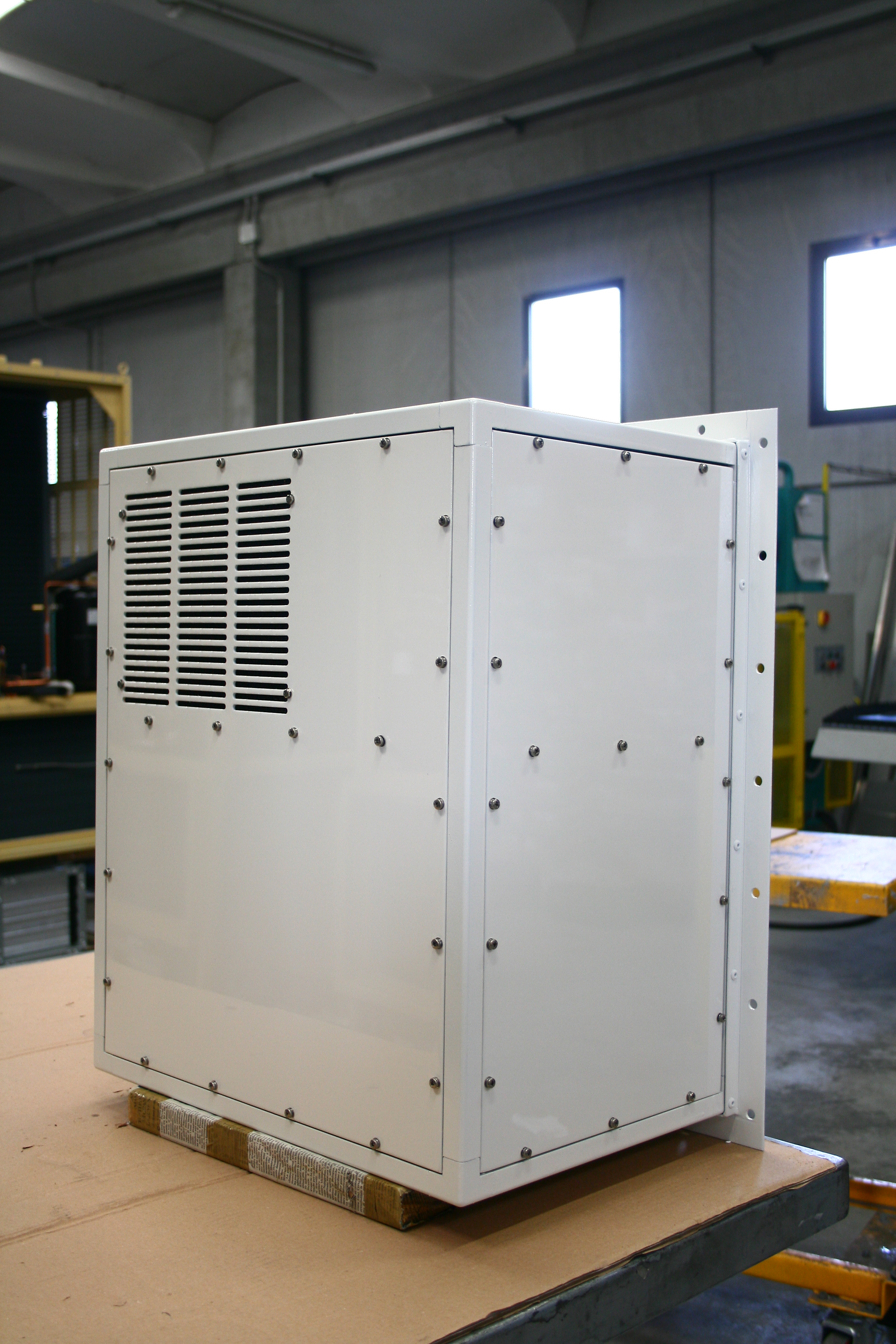

Struttura di contenimento
La struttura di contenimento sarà composta da:
- telaio in profilati di alluminio con angoli di giunzione sempre in alluminio e chiodatura meccanica;
- pannelli di chiusura in alluminio rivestiti internamente con materassino fonoassorbente, isolante e autoestinguente: la pannellatura sarà di tipo smontabile per permettere un agevole accesso ai componenti per eventuali interventi urgenti o di normale manutenzione;
- supporti interni per il fissaggio dei componenti in lega di alluminio, se dovesse essere necessario l'acciaio, sarà del tipo inossidabile;
- la verniciatura sarà eseguita con vernice nitroacrilica.
