Struttura Contenimento

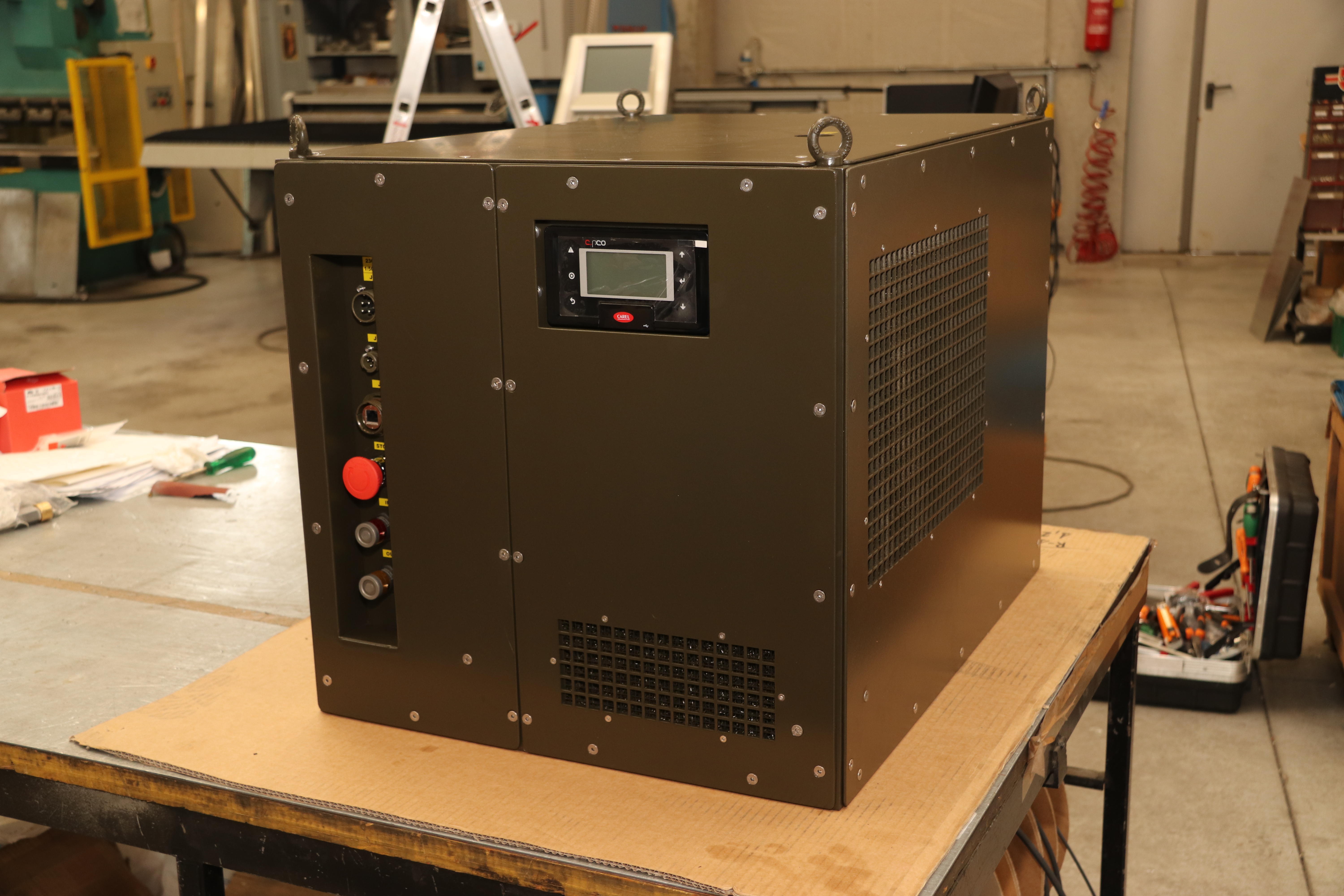

La struttura del chiller è composta dai seguenti elementi:
- Telaio in angolari acciaio inox misure 30 x 30 x 3mm.
- Pannelli di chiusura in alluminio rivestiti con isolante autoestinguente, spessore 2,0 mm in lega EN AW 1060 A-Q
- Supporti interni per il fissaggio dei componenti in lega di alluminio o acciaio inox
- Verniciatura dei telai e pannelli di contenimento a Vs. carico
Circuito Frigorifero
Il circuito frigorifero si compone come segue:
- Compressore frigorifero ermetico Scroll
- Filtro deidratore marca Castel / Danfoss
- Rubinetti di intercettazione marca Castel
- Valvola solenoide e spia liquido marca Danfoss / Castel
- Valvola termostatica marca Danfoss
- Pressostato di alta e bassa pressione Danfoss
- Serbatoio per contenere la carica frigorifera
- Evaporatore ermetico con serpentina in rame
Circuito idraulico
La sezione del circuito idraulico e’ costituita dai seguenti sottoassieme:
- Evaporatore ermetico con interno serpentina in rame potenza kW 4, portata del liquido 11,6 lt/min e volume interno lt.8, mantello in acciaio inox;
- Attacchi idraulici 2 x1/2” del tipo ad innesto rapido;
- Pompa periferica per la circolazione del liquido portata 10 lt./min., prevalenza 3,7 bar;
- Allarme di livello del liquido;
- Flussostato on/off.
Sezione di Condensazione
La sezione di condensazione è costituito dai seguenti sottoassieme:
- Condensatore realizzato con tubi di rame e pacco alettato in alluminio mandrinati meccanicamente tra loro verniciato con resina epossidica contro la formazione di funghi, nebbie saline e polvere
- Ventilatori elicoidali o centrifugo azionati da motori elettrici a statore ruotante direttamente accoppiato alla ventola. Il motore è dotato di avvolgimento elettrico isolato in classe F e di cuscinetti a sfera protetti dalla polvere.
Quadro Elettrico di Potenza
Il Box quadro elettrico in acciaio inox amagnetico collocato all’interno del chiller completo di guarnizione schermante EMI sulla portella
Il Box quadro elettrico è un’unità autonoma al fine di garantire una gestione migliore della fase di manutenzione e riparazione o di sostituzione, grado di protezione IP55.
Il circuito elettrico di collegamento dal Q.E. alle utenze sarà protetto EMI-EMC
L’unità è dotata di:
- Interruttore generale magnetotermico di linea;
- Filtro all’ingresso dell’alimentazione 220 V c.a.
- Teleruttori con relè termici per le utenze (compressore frigorifero, ventilatore condensatore)
- Soft start per l’avviamento del compressore;
- Controllore elettronico digitale programmabile in grado di gestire il funzionamento del refrigeratore (compressore, pompa circolazione, ventilatori), uscita seriale RS232 e Ethernet;
- Allarmi;
- Controllo visivo della temperatura entrata/uscita del liquido refrigerato.
- Impostazione dei set di lavoro.
